Für Hersteller, die eine gleichbleibende Qualität, eine flexible Produktion und einen effizienten Flachdruck wünschen:Grünes Ohmbietet dieMikrocomputergesteuerte Flachhub-Siebdruckmaschinemit halbautomatischer Struktur, Mikrocomputersteuerung, Vakuumadsorption und Antriebstechnologie mit variabler Frequenz. Mit Druckgeschwindigkeiten von bis zu 1.100 Drucken/Stunde je nach Modell ist dieses Gerät für anspruchsvolle industrielle Anwendungen konzipiert.
Ein modernes Flachsiebdrucksystem benötigt mehr als nur grundlegende Druckbewegungen. Es muss eine stabile Positionierung, einen kontrollierten Druckdruck, eine gleichmäßige Tintenverteilung und eine praktische Bedienung bieten. Die mikrocomputergesteuerte Flachhub-Siebdruckmaschine kombiniert ein LCD-basiertes Mikrocomputer-Steuerungssystem mit elektrischer Hub- und Druckübertragung mit variabler Frequenz, pneumatischer Schabersteuerung, Vakuumplattformadsorption und einstellbaren Ausrichtungsfunktionen. Green Ohm bietet drei Modelle – BS-5070S, BS-6090S und BS-80120S – mit maximalen Druckbereichen von 500 × 700 mm bis 800 × 1200 mm und maximalen Geschwindigkeiten von 900 bis 1.100 Drucken/Stunde. Dadurch eignet sich die Maschine für Werbeartikel, Acryl, Bleche, Leiterplatten, Folienschalter, Keramikpapier, Selbstklebeetiketten, Karten, Holzkisten und andere flache Materialien.
Inhaltsverzeichnis
- Was ist eine mikrocomputergesteuerte Flachhub-Siebdruckmaschine?
- Was sind die Hauptmerkmale der Maschine?
- Was sind die wichtigsten technischen Spezifikationen?
- Welche Materialien und Anwendungen kann es verarbeiten?
- Wie verbessert es die Druckeffizienz?
- Wie sollten Käufer das richtige Modell auswählen?
- Was sollten Betreiber beim Betrieb beachten?
- Häufig gestellte Fragen
- Warum sollten Sie Green Ohm für Flachsiebdruckgeräte in Betracht ziehen?

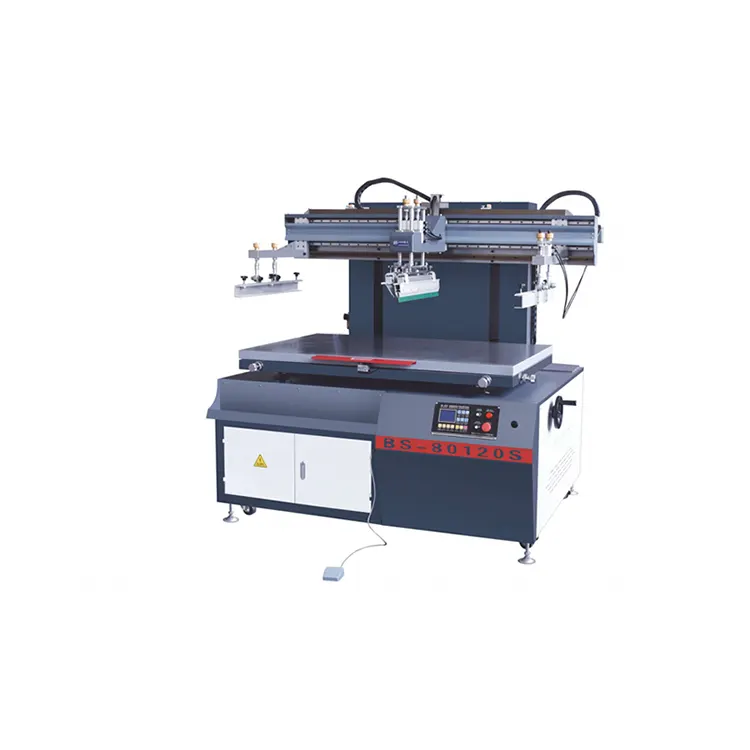

Was ist eine mikrocomputergesteuerte Flachhub-Siebdruckmaschine?
Eine mikrocomputergesteuerte Flachhub-Siebdruckmaschine ist ein halbautomatisches Siebdrucksystem zum Drucken von Grafiken, Texten und Mustern auf starren oder flachen Substraten. Im Gegensatz zur manuellen Grundausrüstung integriert die Maschine elektronische Steuerung, mechanisches Heben, Geschwindigkeitsanpassung mit variabler Frequenz und pneumatischen Messerbetrieb in einem Produktionssystem.
Die Maschine verwendet eine Hebestruktur mit geradem Arm. Das Sieb durchläuft einen kontrollierten Hubvorgang, während der Druckhub von links nach rechts verläuft. Ein Mikrocomputer-Steuerungssystem mit LCD-Display ermöglicht dem Bediener eine bequemere Verwaltung wichtiger Betriebsfunktionen.
Während des Druckens hält die Vakuumplattform das Werkstück fest in Position. Dies trägt dazu bei, unerwünschte Bewegungen während des Druckhubs zu reduzieren und unterstützt eine gleichmäßigere Registrierung. Die Maschine verfügt außerdem über einstellbare Ausrichtungsfunktionen, sodass Bediener die Beziehung zwischen Sieb, Substrat und Druckplattform fein abstimmen können.
Den veröffentlichten Spezifikationen von Green Ohm zufolge ist das System auf hohe Produktivität bei gleichzeitig reibungslosem Betrieb und Positionierungsgenauigkeit ausgelegt. Die verfügbaren Modelle decken mehrere Produktionsgrößen ab, sodass Benutzer die Gerätekapazität an ihre tatsächlichen Druckanforderungen anpassen können.
Was sind die Hauptmerkmale der Maschine?
Mikrocomputer-LCD-Steuerung
Das integrierte Mikrocomputer-Steuerungssystem nutzt ein LCD-Display und eine bedienungsorientierte Schnittstelle. Dieses Design erleichtert die Überwachung und Anpassung der Maschineneinstellungen während der Produktion und verringert gleichzeitig die Abhängigkeit von komplizierten manuellen Steuerungen.
Heben und Drucken mit variabler Frequenz
Sowohl der Hebemechanismus als auch die Druckübertragung werden elektrisch mit variabler Frequenz gesteuert. Dies ermöglicht eine sanftere Geschwindigkeitsanpassung und eine kontrollierte Hin- und Herbewegung für den Druck und die Tintenrückführung. Eine stabile Bewegung ist besonders wichtig, wenn die Produktion über längere Zyklen hinweg eine wiederholbare Druckqualität erfordert.
Pneumatische Schaber- und Farbklingensteuerung
Der Schaber und das Farbmesser verfügen über eine pneumatische Steuerung mit unabhängiger Druckeinstellung. Eine sekundäre pneumatische Hebefunktion erleichtert außerdem den Austausch der Siebplatte und die Werkzeugdemontage und trägt so zur Vereinfachung routinemäßiger Einrichtungsarbeiten bei.
Vakuumadsorptionsplattform
Die automatische Vakuumadsorptionsplattform hält flache Werkstücke während des Druckens sicher fest. In Kombination mit einem Feineinstellungsgriff für die Bildschirmausrichtung hilft diese Struktur dem Bediener, vor dem Produktionsstart praktische Korrekturen vorzunehmen.
Sicherheitsorientiertes Plattformdesign
Die Maschine verfügt über einen Sicherheitsschutzmechanismus im Plattformbereich. Beim Drücken oder Betreten der entsprechenden Sicherheitsposition hebt sich die Plattform und kehrt in ihre Ausgangsposition zurück, was eine zusätzliche Betriebssicherung darstellt.
Was sind die wichtigsten technischen Spezifikationen?
Die Auswahl einer Siebdruckmaschine sollte mit der erforderlichen Druckfläche, der Produktionsgeschwindigkeit, den Abmessungen des Siebrahmens und den verfügbaren Werkstatteinrichtungen beginnen. Die folgenden Spezifikationen basieren auf den drei von Green Ohm veröffentlichten Modellen.
| Spezifikation | BS-5070S | BS-6090S | BS-80120S |
|---|---|---|---|
| Maximaler Druckbereich | 500 × 700 mm | 600 × 900 mm | 800 × 1200 mm |
| Maximale Mesh-Rahmenfläche | 750 × 1000 mm | 850 × 1200 mm | 1000 × 1500 mm |
| Mindestbildschirmgröße | 500 × 400 mm | 500 × 400 mm | 500 × 400 mm |
| Größe der Druckplattform | 600 × 900 mm | 700 × 1100 mm | 900 × 1400 mm |
| Höchste Druckgeschwindigkeit | 1.100 Drucke/Stunde | 1.000 Drucke/Stunde | 900 Drucke/Stunde |
| Arbeitsluftdruck | 5–8 | 5–8 | 5–8 |
| Stromversorgung | 380 V / 2,25 kW | 380 V / 2,65 kW | 380 V / 3,7 kW |
| Gesamtgewicht | 520 kg | 560 kg | 600 kg |
| Maschinenabmessungen | 1300 × 1080 × 1680 mm | 1500 × 1180 × 1680 mm | 1800 × 1380 × 1680 mm |
Die drei Konfigurationen bieten ein praktisches Sortiment für unterschiedliche Flachproduktgrößen. Der BS-5070S konzentriert sich auf einen kleineren maximalen Druckbereich und eine höhere angegebene Höchstgeschwindigkeit, während der BS-80120S den größten Druckbereich für größere Substrate bietet. Käufer sollten sowohl die Werkstückabmessungen als auch den tatsächlichen Produktionszyklus berücksichtigen, anstatt eine Maschine ausschließlich nach maximaler Geschwindigkeit auszuwählen.
Welche Materialien und Anwendungen kann es verarbeiten?
Der Flachsiebdruck wird häufig verwendet, wenn Hersteller haltbare, optisch klare Muster auf starren oder relativ flachen Substraten benötigen. Die Maschine ist für eine breite Palette von Materialien und Produkten ausgelegt, darunter:
- Papier und Karten
- Acryl und organisches Glas
- Eisen- und andere Metallbleche
- Leiterplatten
- Filmschalter
- Keramisches Blumenpapier
- Selbstklebende Aufkleber
- Holzkisten
- Werbe- und Promotionprodukte
- Andere flache und harte Gegenstände
Diese Vielseitigkeit macht die Ausrüstung für Hersteller relevant, die in den Bereichen Werbung, Beschilderung, Elektronik, Verpackung, Dekorationsprodukte und Industriekomponenten tätig sind. Vor der Produktion sollten jedoch Substratabmessungen, Oberflächeneigenschaften, Tintenkompatibilität und Siebspezifikationen für die beabsichtigte Anwendung überprüft werden.
Wie verbessert es die Druckeffizienz?
1. Konsistentere Positionierung
Die Qualität des Siebdrucks hängt stark von der Positionierung des Substrats und der Siebausrichtung ab. Die Vakuumadsorptionsplattform trägt zur Sicherung des Werkstücks bei, während Feineinstellungsfunktionen es dem Bediener ermöglichen, die Ausrichtung vor der Produktion zu korrigieren.
2. Kontrollierte Druckbewegung
Die Übertragung mit variabler Frequenz ermöglicht die Anpassung der Druckgeschwindigkeit, anstatt sich auf einen festen mechanischen Zyklus zu verlassen. Dies bietet eine größere Flexibilität, wenn unterschiedliche Substrate, Tinten oder Druckmuster unterschiedliche Betriebsbedingungen erfordern.
3. Reduzierter manueller Eingriff
Mikrocomputersteuerung, pneumatischer Klingenbetrieb und automatisierte Vakuumadsorption reduzieren die Anzahl sich wiederholender manueller Aktionen, die während der Produktion erforderlich sind. Dies kann die Standardisierung der Produktion zwischen den Betreibern erleichtern.
4. Geeignet für die Serienfertigung
Mit einer angegebenen Höchstgeschwindigkeit von bis zu 1.100 Drucken pro Stunde ist das Gerät für Produktionsumgebungen konzipiert, in denen wiederholbare Druckzyklen wichtiger sind als einmalige manuelle Druckvorgänge.
5. Flexible Produktabdeckung
Drei Maschinengrößen bieten unterschiedliche Druckflächenkapazitäten. Hersteller können daher eine Konfiguration entsprechend den aktuellen Produktabmessungen auswählen und gleichzeitig mögliche zukünftige Produktionsanforderungen berücksichtigen.
Wie sollten Käufer das richtige Modell auswählen?
Beim Kauf einer Siebdruckmaschine sollte es um mehr als nur einen Preisvergleich gehen. Eine strukturierte Auswertung kann helfen, Kapazitätsinkongruenzen und unnötige Gerätekosten zu vermeiden.
- Bestätigen Sie die maximale Produktgröße:Messen Sie das größte zu bedruckende Substrat und vergleichen Sie es mit der maximalen Druckfläche der Maschine.
- Überprüfen Sie die Anforderungen an den Bildschirmrahmen:Stellen Sie sicher, dass das ausgewählte Modell die für Ihre Grafik und Ihren Druckprozess erforderlichen Gitterrahmenabmessungen unterstützt.
- Schätzen Sie den tatsächlichen Produktionsbedarf:Die maximale Druckgeschwindigkeit ist eine Referenzangabe und nicht unbedingt die tatsächliche Dauerproduktionsrate. Beziehen Sie die Lade-, Entlade-, Aushärte- und Rüstzeit in die Kapazitätsberechnungen ein.
- Materialverträglichkeit beurteilen:Bestätigen Sie, dass die Maschinenkonfiguration, das Sieb, die Tinte und das Substrat für die beabsichtigte Anwendung geeignet sind.
- Überprüfen Sie die Workshop-Bedingungen:Überprüfen Sie vor der Installation die Stromversorgung, die Verfügbarkeit von Druckluft, die Stellfläche und die Zugangsanforderungen zur Maschine.
- Betrachten Sie zukünftige Produkte:Wenn erwartet wird, dass die Produktgrößen zunehmen, kann die Auswahl einer größeren Druckplattform zusätzliche Produktionsflexibilität bieten.
Beispielsweise benötigt ein Hersteller, der hauptsächlich kleine Werbetafeln druckt, möglicherweise nicht die größte Konfiguration. Ein Unternehmen, das größere Acrylplatten oder Metallplatten herstellt, kann von der erweiterten Druckfläche des BS-80120S profitieren. Die richtige Wahl hängt letztlich vom Produktportfolio und dem Produktionsablauf ab.
Was sollten Betreiber beim Betrieb beachten?
Konsistente Ergebnisse hängen sowohl vom Maschinendesign als auch von den Betriebspraktiken ab. Eine praktische Betriebsroutine sollte folgende Kontrollen umfassen:
- Überprüfen Sie das Sieb und den Maschenrahmen vor der Produktion.
- Stellen Sie sicher, dass das Werkstück korrekt auf der Vakuumplattform positioniert ist.
- Überprüfen Sie die Ausrichtung zwischen Bildschirm und Substrat, bevor Sie mit der Produktion beginnen.
- Passen Sie den Schaberdruck entsprechend den Druckanforderungen an.
- Stellen Sie eine geeignete Druckgeschwindigkeit für das Substrat und das Tintensystem ein.
- Halten Sie pneumatische und elektrische Systeme innerhalb ihrer spezifizierten Betriebsbedingungen.
- Entfernen Sie nach der Produktion Farbreste von relevanten Druckkomponenten.
- Überprüfen Sie regelmäßig Führungsschienen, bewegliche Komponenten und pneumatische Elemente.
Diese Praktiken können dazu beitragen, vermeidbare Registrierungsfehler, inkonsistente Tintenübertragung und unnötige Ausfallzeiten zu reduzieren. Für Produktionsteams sind Standardarbeitsanweisungen auch nützlich, um konsistente Ergebnisse zu erzielen, wenn mehrere Bediener dieselbe Ausrüstung verwenden.
Häufig gestellte Fragen
Was ist die maximale Druckgeschwindigkeit dieses Geräts?
Die angegebene Höchstgeschwindigkeit variiert je nach Modell. Der BS-5070S erreicht bis zu 1.100 Ausdrucke pro Stunde, der BS-6090S bis zu 1.000 Ausdrucke pro Stunde und der BS-80120S bis zu 900 Ausdrucke pro Stunde. Die tatsächliche Ausgabe hängt von der Handhabung des Substrats, den Druckbedingungen und dem Produktionsablauf ab.
Welche Materialien kann die Maschine bedrucken?
Die Maschine ist für flache Materialien wie Papier, Kunststoff, Acryl, Metallbleche, Leiterplatten, Folienschalter, Keramikpapier, selbstklebende Aufkleber, Karten und Holzkisten ausgelegt.
Ist die Maschine vollautomatisch?
Nein. Bei der veröffentlichten Konfiguration handelt es sich um eine halbautomatische Siebdruckmaschine. Es kombiniert Mikrocomputersteuerung, pneumatische Klingenfunktionen, Übertragung mit variabler Frequenz und Vakuumadsorption und erfordert dennoch die Einbindung des Bedieners in die Materialhandhabung und den Produktionsaufbau.
Was ist die größte verfügbare Druckfläche?
Der BS-80120S bietet mit 800 × 1200 mm den größten aufgeführten maximalen Druckbereich. Seine maximale Maschenrahmenfläche beträgt 1000 × 1500 mm.
Welche Stromversorgung wird benötigt?
In den veröffentlichten Spezifikationen ist ein 380-V-Netzteil aufgeführt. Die Nennleistung beträgt 2,25 kW für den BS-5070S, 2,65 kW für den BS-6090S und 3,7 kW für den BS-80120S. Käufer sollten die endgültige elektrische Konfiguration vor der Installation bestätigen.
Wie hilft die Vakuumadsorption beim Siebdruck?
Durch die Vakuumadsorption wird das flache Werkstück sicher auf der Druckplattform gehalten. Eine stabile Substratpositionierung kann eine gleichmäßigere Bildschirmausrichtung unterstützen und bewegungsbedingte Druckfehler reduzieren.
Warum sollten Sie Green Ohm für Flachsiebdruckgeräte in Betracht ziehen?
Grünes Ohm Machinery gibt an, dass sein Produktionsansatz technische Forschungskapazitäten, Qualitätsprüfungen, ein komplettes Produktionssystem und Unterstützung in der Lieferkette vereint. Jede Maschine wird vor der Auslieferung überprüft, wobei die veröffentlichten Produktinformationen den Schwerpunkt auf Positionierungsgenauigkeit, reibungslosen Betrieb, Druckkonsistenz und langfristigen industriellen Einsatz legen.
Für Hersteller, die Flachsiebdruckgeräte bewerten, sind die wichtigsten Entscheidungsfaktoren klar: Druckfläche, Produktionsgeschwindigkeit, Siebrahmenkapazität, Substratkompatibilität, Steuerungsfunktionen, Plattformstabilität und Werkstattanforderungen. Die BS-5070S, BS-6090S und BS-80120S bieten unterschiedliche Kapazitätsniveaus für Hersteller mit unterschiedlichen Produktabmessungen und Produktionsanforderungen.
Wenn Sie eine neue Flachsiebdrucklinie planen, bestehende Anlagen ersetzen oder Maschinenkonfigurationen vergleichen, erfahren Sie mehr über die mikrocomputergesteuerte Flachhub-Siebdruckmaschine und besprechen Sie Ihre Anwendungsanforderungen mit Green Ohm. Für die Modellauswahl, technische Spezifikationen und auf Ihre Produkte zugeschnittene Produktionslösungen,Kontaktieren Sie unsNoch heute und lassen Sie sich von Green Ohm dabei helfen, eine geeignete Konfiguration für Ihren Druckbetrieb zu finden.
