Wie kann eine Tiefdruckmaschine mit elektronischer Welle die Druckgenauigkeit und die Effizienz flexibler Verpackungen verbessern?

Grünes Ohmentwickelt dieTiefdruckmaschine mit elektronischer Wellefür Hersteller, die einen präzisen Mehrfarbendruck auf flexiblen Verpackungsmaterialien suchen. Mit servogesteuerter Steuerung, koordiniertem Spannungsmanagement und präziser Farbregistrierung unterstützt dieses Gerät eine gleichbleibende Druckqualität und eine effiziente Rolle-zu-Rolle-Produktion.

Eine Tiefdruckmaschine mit elektronischer Welle ist für den präzisen, wiederholbaren Mehrfarbendruck auf Kunststofffolien, Papier und anderen kompatiblen Rollenmaterialien ausgelegt. Durch die elektronische Koordinierung der Antriebssysteme, anstatt sich ausschließlich auf herkömmliche mechanische Wellenverbindungen zu verlassen, hilft es den Bedienern, die Bahnbewegung und die Farbregistrierung während des gesamten Druckprozesses zu verwalten. In diesem Artikel werden die Funktionsweise der Technologie, ihre Hauptkomponenten, kompatible Substrate, wichtige Spezifikationen und praktische Überlegungen zur Geräteauswahl erläutert. Außerdem wird untersucht, wie die Maschinenkonfiguration von Green Ohm die Produktion flexibler Verpackungen unterstützen kann und was Käufer bewerten sollten, bevor sie in eine neue Drucklinie investieren.

Inhaltsverzeichnis

1. Was ist eine Tiefdruckmaschine mit elektronischer Welle?
2. Wie funktioniert die elektronische Wellentechnologie?
3. Welche Funktionen beeinflussen die Druckleistung?
4. Welche Materialien kann die Maschine drucken?
5. Was sind die wichtigsten technischen Spezifikationen?
6. Wo wird dieses Druckgerät verwendet?
7. Wie sollten Käufer die richtige Maschine auswählen?
8. Wie können Betreiber eine konstante Leistung aufrechterhalten?
9. Häufig gestellte Fragen
10. Abschluss

1. Was ist eine Tiefdruckmaschine mit elektronischer Welle?

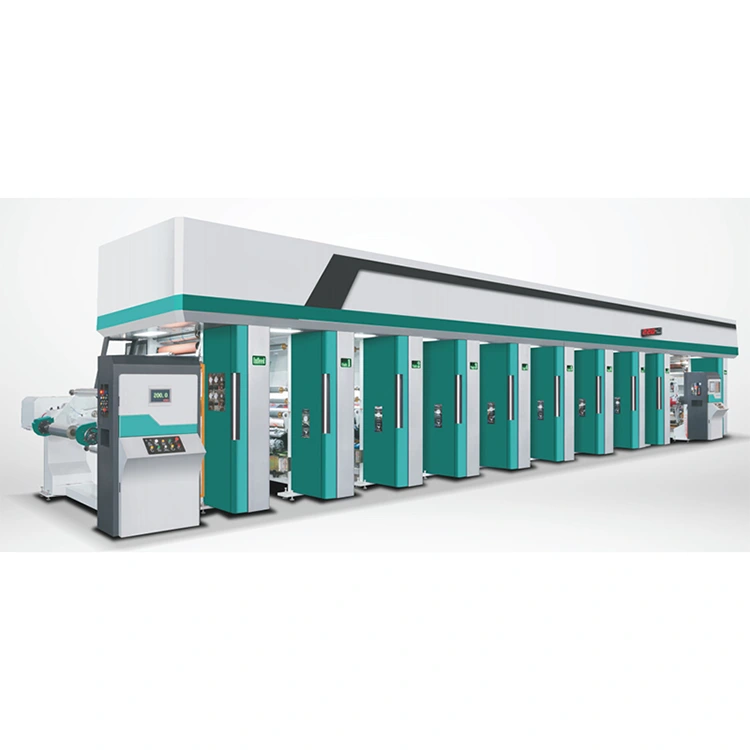

Eine Tiefdruckmaschine mit elektronischer Welle ist ein industrielles Drucksystem, das elektronisch koordinierte Antriebe verwendet, um die Bewegung mehrerer Druckeinheiten zu steuern. Es kombiniert das etablierte Tiefdruckverfahren mit modernen Servo- und Automatisierungstechnologien, um einen präzisen Mehrfarbendruck auf Endlosmaterialrollen zu ermöglichen.

Beim herkömmlichen Tiefdruck übertragen gravierte Zylinder Farbe auf ein Substrat, während dieses durch aufeinanderfolgende Druckstationen läuft. Jeder Zylinder repräsentiert eine bestimmte Farbe oder einen Teil des Bildes. Eine genaue Synchronisierung zwischen diesen Stationen ist unerlässlich, da bereits eine kleine Abweichung in der Bahnbewegung zu sichtbaren Farbfehlausrichtungen führen kann.

Die elektronische Wellensteuerung koordiniert die relevanten Antriebsachsen über ein Steuerungssystem und hilft dabei, ihre erforderlichen Geschwindigkeits- und Positionsbeziehungen einzuhalten. Dieser Ansatz kann je nach Maschinenkonfiguration die Synchronisierung und Einstellung im Vergleich zu mechanisch gekoppelten Anordnungen vereinfachen.

Grünes Ohm bietet eine elektronische Wellentiefdrucklösung für den Mehrfarbendruck auf Kunststofffolien, Papier und anderen kompatiblen Rollenmaterialien. Seine Konfiguration kombiniert servogesteuertes Drucken, computergestützte Registrierung und Spannungskontrolle, um den praktischen Anforderungen der Produktion flexibler Verpackungen gerecht zu werden.

2. Wie funktioniert die elektronische Wellentechnologie?

Der Druckvorgang beginnt, wenn die Abwickeleinheit eine Substratrolle in die Maschine einführt. Die Bahn läuft durch die Druckstationen, wo gravierte Zylinder Farbe auf das Material übertragen. Nach jeder Druckstufe durchläuft das Substrat eine Trocknungsstrecke, bevor es zur nächsten Station oder zur Aufwickeleinheit gelangt.

Die elektronische Koordination unterstützt diesen Prozess durch die Synchronisierung der Antriebe für die Materialbewegung und den Betrieb der Druckzylinder. Eine speicherprogrammierbare Steuerung (SPS), eine servoangetriebene Spannungsregelung und Registrierungseinstellungen arbeiten zusammen, um stabile Produktionsbedingungen aufrechtzuerhalten.

1. Entspannen:Die Rolle wird montiert und das Substrat wird unter kontrollierter Spannung der Maschine zugeführt.
2. Web-Anleitung:Das Material folgt seinem vorgesehenen Weg durch die Drucklinie und sorgt so für eine konsistente Positionierung.
3. Farbübertragung:Gravierte Druckzylinder übertragen die gewünschten Farbmuster auf den Bedruckstoff.
4. Farbregistrierung:Registrierungskontrollen koordinieren die Positionen aufeinanderfolgender Farbeindrücke.
5. Trocknen:Das Trocknungssystem entfernt je nach Tintensystem und Betriebsbedingungen die erforderliche Menge an Lösungsmittel oder Feuchtigkeit.
6. Zurückspulen:Das bedruckte Material wird zur anschließenden Prüfung, Laminierung, Schlitzung oder Weiterverarbeitung auf einer Rolle gesammelt.

Die tatsächliche Druckqualität hängt nicht nur von der elektronischen Synchronisierung ab. Zylinderzustand, Substrateigenschaften, Tintenformulierung, Trocknungsbedingungen, Maschineneinrichtung und Bedienerverfahren beeinflussen alle das Endergebnis.

3. Welche Funktionen beeinflussen die Druckleistung?

Servogesteuerte Drucksteuerung

Servoantriebe ermöglichen eine koordinierte Steuerung der Druckachsen und unterstützen eine genaue Geschwindigkeits- und Positionsverwaltung. Bei richtiger Konfiguration können sie dazu beitragen, Registrierungsabweichungen zu reduzieren und Setup-Anpassungen bei der Mehrfarbenproduktion leichter handhabbar zu machen.

Spannungsmanagement im geschlossenen Regelkreis

Flexible Folien und dünnes Papier können sich dehnen, knittern oder verschieben, wenn die Bahnspannung instabil ist. Die beschriebene Konfiguration von Green Ohm verwendet eine dreimotorige Spannungsregelung mit geschlossenem Regelkreis, um die Materialhandhabung zu koordinieren. Um die Bahnbewegung zu reduzieren und konsistente Druckabmessungen beizubehalten, sind geeignete Spannungseinstellungen unerlässlich.

Computergestützte Farbregistrierung

Horizontale und vertikale Registrierungsanpassungen helfen dabei, individuelle Farbeindrücke aufeinander abzustimmen. Vorregistrierungsfunktionen können auch die Einrichtung vor Beginn der vollständigen Produktion unterstützen. Diese Funktionen sind besonders nützlich für detaillierte Grafiken, feine Texte und Verpackungsdesigns, die eine genaue Farbausrichtung erfordern.

Tintenversorgung und Rakeleinheit

Die Farbübertragungswalze versorgt den Druckprozess mit Farbe, während das Rakelmesser überschüssige Farbe von der Zylinderoberfläche entfernt. Green Ohm beschreibt eine unabhängig angetriebene Schaberklingenanordnung, die die Einstellung und den Klingenwechsel erleichtern soll. Der richtige Zustand der Klinge und das richtige Tintenmanagement tragen zu einer sauberen Bildwiedergabe bei.

Integrierte Trocknungs- und Sicherheitskontrollen

Das Trocknungssystem nutzt ein kontrolliertes Luftstrom- und Temperaturmanagement, um die Tintentrocknung zu unterstützen. Touchscreen-Überwachungs- und Fehlerdiagnosefunktionen können Bedienern dabei helfen, Betriebsbedingungen zu beobachten und Probleme zu identifizieren. Beim Drucken mit lösungsmittelhaltigen Tinten sind eine angemessene Belüftung, der Umgang mit Lösungsmitteln und Maschinensicherheitsmaßnahmen weiterhin unerlässlich.

• Elektronisch koordinierte Druckantriebe.
• Spannungsmanagement mit geschlossenem Regelkreis für Bahnstabilität.
• Horizontale und vertikale Farbregistrierungsanpassungen.
• Farbübertragungs- und Rakelsysteme für den kontrollierten Farbauftrag.
• Trocknungs-, Überwachungs- und Maschinenfehlerdiagnosefunktionen.

4. Welche Materialien kann die Maschine drucken?

Die Substratkompatibilität ist ein Schlüsselfaktor bei der Auswahl einer Tiefdruckmaschine. Unterschiedliche Materialien haben unterschiedliche Zugeigenschaften, Oberflächeneigenschaften, Dicken und Anforderungen an die Tintenhaftung. Für zuverlässige Ergebnisse ist die richtige Kombination aus Substrat, Zylindergravur, Tinte und Trocknungsbedingungen erforderlich.

Grünes Ohm listet die folgenden Materialbereiche für seine elektronische Wellenkonfiguration auf:

Bei diesen Bereichen handelt es sich um die vom Hersteller aufgeführten Materialparameter und nicht um eine Garantie dafür, dass jede Sorte unter identischen Bedingungen eingesetzt werden kann. Käufer sollten sich vor der Bestellung über das beabsichtigte Substrat, das Tintensystem, die Dicke und die Produktionsanforderungen informieren.

5. Was sind die wichtigsten technischen Spezifikationen?

Die folgende Tabelle fasst die wichtigsten Spezifikationen zusammen, die für die Tiefdruckmaschine YG-8 mit elektronischer Welle von Green Ohm veröffentlicht wurden. Die Werte sollten vor dem Kauf anhand des aktuellen Angebots und der endgültigen technischen Vereinbarung bestätigt werden.

*Die vom Hersteller veröffentlichte Spezifikation verwendet die Einheit mm/min für die maximale mechanische und Druckgeschwindigkeit. Die oben genannten Werte werden nur als vorläufige Interpretation der aufgeführten Werte in m/min ausgedrückt. Bestätigen Sie die korrekten Einheiten und Nennbetriebsgeschwindigkeiten direkt mit Green Ohm, bevor Sie diese Zahlen für die Produktionsplanung verwenden.

Das 850-mm-Modell eignet sich möglicherweise für schmalere Bahnanforderungen, während die 1.050-mm- und 1.250-mm-Modelle eine größere Substratkapazität bieten. Das geeignete Modell hängt von den Abmessungen der fertigen Verpackung, der Materialnutzung, dem Drucklayout, den Zylinderspezifikationen und der geplanten Ausgabe ab und nicht nur von der Bahnbreite.

6. Wo wird dieses Druckgerät verwendet?

Der elektronische Wellentiefdruck ist für Hersteller relevant, die bei langen Produktionsläufen wiederholbare Grafiken benötigen. Seine Eignung hängt vom Verpackungsdesign, der erforderlichen Druckqualität, dem Substrat, dem Tintensystem und dem nachgelagerten Verarbeitungsprozess ab.

Flexible Lebensmittelverpackung

Bedruckte Folien für Snackbeutel, Süßwarenverpackungen, Trockenlebensmittelverpackungen und andere flexible Verpackungen erfordern häufig eine konsistente Farbwiedergabe und klare Grafiken. Die fertige Verpackungsstruktur muss außerdem die geltenden Lebensmittelkontakt- und Verpackungsanforderungen erfüllen.

Verpackung von Konsumgütern

Auf Nachfüllpackungen für Waschmittel, Verpackungen für Körperpflegeprodukte und Beuteln für Haushaltsprodukte können mehrfarbig bedruckte Folien zur Kommunikation von Markenzeichen, Produktinformationen und Gebrauchsanweisungen verwendet werden.

Verpackung auf Papierbasis

Wenn die Papiersorte und das Tintensystem kompatibel sind, kann der Tiefdruck dekorative Designs, sich wiederholende Muster und bedruckte Verpackungsmaterialien unterstützen, die eine konsistente Bildwiedergabe erfordern.

Industrielle flexible Materialien

Einige industrielle Verpackungsanwendungen verwenden bedruckte Folien zur Identifizierung, Produktinformation oder visuellen Unterscheidung. Käufer sollten vor der Auswahl des Druckverfahrens die chemische Beständigkeit, die Leistung des Substrats und die Endanwendungsanforderungen prüfen.

Bei Verpackungen, die später einer Laminierung, einem Schlitzschnitt oder einer Beutelherstellung unterzogen werden, sollte die Druckqualität zusammen mit der Leistung der gesamten Verarbeitungslinie bewertet werden.

7. Wie sollten Käufer die richtige Maschine auswählen?

Bei der Auswahl einer Druckmaschine geht es um mehr als den Vergleich von Höchstgeschwindigkeit oder Anschaffungspreis. Produktionsteams sollten die Ausrüstung an ihre tatsächlichen Aufgaben, die erwartete Auslastung, die Betriebsumgebung und die Wartungskapazitäten anpassen.

1. Bestätigen Sie den Substratbereich.Identifizieren Sie Folientypen, Dicken, Papiersorten, Oberflächenbehandlungen und alle in der Zukunft erwarteten Materialänderungen.
2. Definieren Sie die erforderliche Bahnbreite.Berechnen Sie die nutzbare Druckbreite, die Randränder und den Materialverbrauch für die von Ihnen erstellten Verpackungslayouts.
3. Geben Sie die Farb- und Registrierungsanforderungen an.Bestätigen Sie die Anzahl der Farben, die Bildkomplexität, die Registrierungstoleranz und die Inspektionsmethode.
4. Bewerten Sie die realistische Produktionsgeschwindigkeit.Erkundigen Sie sich nach den erwarteten Laufgeschwindigkeiten für Ihr Substrat, Ihre Tinte, Ihren Zylinderlauf und Ihre Trocknungsbedingungen, anstatt sich ausschließlich auf die maximale mechanische Geschwindigkeit zu verlassen.
5. Überprüfen Sie das Kontrollsystem.Klären Sie die Servokonfiguration, die Registrierungseinstellung, das Verhalten der Spannungsregelung, die Bedienerschnittstelle, Alarme und die Unterstützung bei der Fehlerbehebung.
6. Überprüfen Sie die Dienstprogramme und Installationsanforderungen.Bewerten Sie die elektrische Kapazität, die Belüftung, die Trocknungsenergie, die Stellfläche, die Abgasanforderungen und die geltenden Sicherheitsvorschriften.
7. Planen Sie Service und Schulung.Bestätigen Sie Installationsunterstützung, Bedienerschulung, Ersatzteile, vorbeugende Wartung und Kundendienstvereinbarungen.

Fordern Sie vor der Auftragserteilung ein detailliertes technisches Angebot an und vereinbaren Sie nach Möglichkeit einen Probeversuch mit repräsentativen Materialien und Grafiken. Dies hilft zu überprüfen, ob die vorgeschlagene Konfiguration für die tatsächliche Produktionsumgebung geeignet ist.

8. Wie können Betreiber eine konstante Leistung aufrechterhalten?

Regelmäßige Wartung trägt dazu bei, ungeplante Ausfallzeiten zu reduzieren und die Druckkonsistenz zu gewährleisten. Ein praktisches Wartungsprogramm sollte sich an der Bedienungsanleitung des Herstellers orientieren und die Produktionsintensität, die Tintenchemie, den Substrattyp und die Umgebungsbedingungen berücksichtigen.

• Druckzylinder prüfen:Überprüfen Sie das Gerät auf Schäden, Verunreinigungen, Abnutzung und Probleme, die die Bildübertragung beeinträchtigen könnten.
• Schaberklingen pflegen:Überprüfen Sie die Klingenkanten, die Montage, die Kontaktbedingungen und die Austauschintervalle.
• Überprüfen Sie die Spannungseinstellungen:Überprüfen Sie die Abwickel-, Zwischenstations- und Aufwickelspannung, wenn Sie Material- oder Auftragsspezifikationen ändern.
• Monitorregistrierung:Überprüfen Sie die Ausrichtung während der Inbetriebnahme, nach Materialänderungen und während der gesamten Produktion.
• Reinigen Sie die Tintenhandhabungskomponenten:Befolgen Sie die genehmigten Verfahren für die Tintenzirkulation, die Entfernung von Rückständen und den Umgang mit Lösungsmitteln.
• Überprüfen Sie das Trocknungssystem:Überwachen Sie Luftstrom, Temperaturregelung, Belüftung und Sicherheitsverriegelungen.
• Antriebe und Steuerungen prüfen:Befolgen Sie den empfohlenen Inspektionsplan für Servosysteme, Sensoren, SPS-Komponenten und elektrische Verbindungen.
• Betriebsdaten erfassen:Dokumentieren Sie wiederkehrende Mängel, Ausfallzeiten, Verschwendung und Anpassungen, um eine kontinuierliche Verbesserung zu unterstützen.

Bei der Verwendung von lösungsmittelbasierten Tinten müssen die Bediener die Anweisungen des Maschinenherstellers sowie die geltenden Brand-, Belüftungs-, Emissions- und Arbeitsschutzanforderungen befolgen. Wartungsarbeiten dürfen nur von entsprechend geschultem Personal durchgeführt werden, wenn sich die Ausrüstung in einem sicheren Zustand befindet.

9. Häufig gestellte Fragen

F1: Was ist der Hauptvorteil einer Tiefdruckmaschine mit elektronischer Welle?

Sein Hauptvorteil ist die elektronisch koordinierte Antriebssteuerung, die synchronisierte Druckeinheiten und eine genaue Farbregistrierung unterstützt. In Kombination mit einem geeigneten Spannungsmanagement und einer korrekten Einrichtung kann dies dazu beitragen, die Konsistenz zu verbessern und Anpassungen bei der mehrfarbigen Rolle-zu-Rolle-Produktion zu vereinfachen.

F2: Welche Materialien sind mit der Maschine von Green Ohm kompatibel?

Zu den aufgeführten Materialien gehören PET, Nylon, PE, OPP, BOPP, CPP, PVC, Zellophan und Papier innerhalb bestimmter Dicken- oder Flächengewichtsbereiche. Die tatsächliche Kompatibilität hängt von der Materialqualität, dem Tintensystem, der Oberflächenbehandlung und der Maschinenkonfiguration ab. Bestätigen Sie vor dem Kauf die Anforderungen an den gewünschten Untergrund.

F3: Wie hoch ist die maximale Druckgeschwindigkeit der YG-8-Serie?

Auf der Produktseite wird eine maximale mechanische Geschwindigkeit von 420 und eine maximale Druckgeschwindigkeit von 400 angegeben, die veröffentlichte Einheit stimmt jedoch nicht mit der typischen industriellen Liniengeschwindigkeitsnotation überein. Käufer sollten von Green Ohm eine schriftliche Bestätigung der richtigen Einheiten, Nennbedingungen und erwarteten Produktionsgeschwindigkeit einholen.

F4: Wie wähle ich zwischen YG-8-850, YG-8-1050 und YG-8-1250?

Der Hauptunterschied besteht in der maximalen Bahnbreite: 850 mm, 1.050 mm bzw. 1.250 mm. Wählen Sie das Modell entsprechend den Verpackungsabmessungen, dem Auftragslayout, der Substratnutzung und den Produktionsplänen aus. Überprüfen Sie außerdem den Platzbedarf, die Stromversorgung und die Installationsbedingungen.

F5: Was sollte ich vorbereiten, bevor ich ein Angebot anfordere?

Bereiten Sie den Substrattyp und die Dicke, die Bahnbreite, die Anzahl der Druckfarben, das Bildmaterial oder Muster, die Anforderungen an die Zylinderwiederholung, die Zielausgabe, das Tintensystem und die erwarteten nachgelagerten Prozesse vor. Diese Angaben helfen dem Hersteller, die erforderliche Konfiguration einzuschätzen und technische Fragen zu identifizieren, bevor ein Angebot finalisiert wird.

10. Fazit

Eine Tiefdruckmaschine mit elektronischer Welle kann eine wertvolle Investition für Hersteller flexibler Verpackungen sein, die koordinierten Mehrfarbendruck, kontrollierte Bahnspannung und wiederholbare Registrierung benötigen. Die besten Ergebnisse werden erzielt, wenn die Maschinenkonfiguration an das Substrat, die Druckvorlage, das Tintensystem, die Trocknungsanforderungen und die tatsächlichen Produktionsziele angepasst wird. Die YG-8-Serie von Green Ohm bietet drei aufgeführte Bahnbreitenoptionen sowie servogesteuerte Drucksteuerung, computergestützte Registrierung und integrierte Materialhandhabungsfunktionen. Bevor Sie eine endgültige Entscheidung treffen, bestätigen Sie die technischen Spezifikationen, Produktionsgeschwindigkeitseinheiten, Ergebnisse des Probedrucks, Installationsanforderungen und Kundendienst mit dem Hersteller. Um Ihre Substratanforderungen zu besprechen, verfügbare Konfigurationen zu vergleichen oder ein maßgeschneidertes Angebot anzufordern,Kontaktieren Sie unsüber die Produktseite der Green Ohm Electronic Shaft Tiefdruckmaschine.
